Баланс мощностей в цепи постоянного тока
Баланс мощностей является следствием закона сохранения энергии — суммарная мощность вырабатываемая (генерируемая) источниками электрической энергии равна сумме мощностей потребляемой в цепи.
Баланс мощностей используют для проверки правильности расчета электрических цепей.
Здесь мы рассмотрим баланс для цепей постоянного тока.

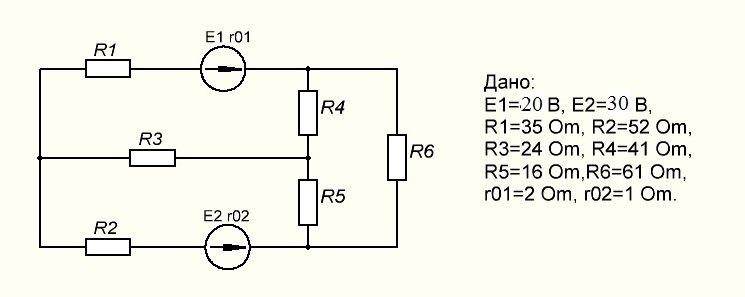

Например. У нас есть электрическая цепь.
Мы нашли все токи.
Для проверки правильности решения составляем баланс мощностей.

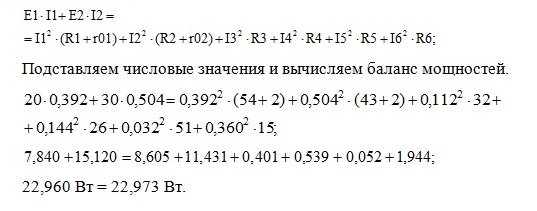

Источники E1 и E2 вырабатывают электрическую энергию, т.к. направление ЭДС и тока в ветвях с источниками совпадают (если ЭДС и ток в ветвях направлены в противоположную сторону, то источник ЭДС потребляет энергию и его записывают со знаком минус). Баланс мощностей для заданной цепи запишется так:
С учетом погрешности расчетов баланс мощностей получился.
